Abkantwerkzeuge, Biegewerkzeuge Promecam (Euro) für Abkantpressen


Abkantwerkzeuge Promecam (Euro)
Wir bieten eine große Auswahl an Standard-Abkantwerkzeugen für das Promecam (European) Style-System. Dieses System wird normalerweise auf den wichtigsten europäischen Abkantpressen und 95 % der Abkantpressen mit Ursprung aus Asien oder der Türkei installiert. Das Promecam-System ist eines der am bequemsten zu verwendenden, um niedrige und mittlere Tonnagen mit einer Vielzahl von Werkzeugen für das Luftbiegen zu verfolgen.

Unterstützte Haupthersteller:


Abkantwerkzeuge für Maschinen und Abkantpressen: Accurl, ACL, Adira, AM Machinery, Amada, Astrida, Augusta, Axial, Baykal, Blecken, Boschert, Bystronic, Cematek, CMU, CoastOne, Colgar, Colly, Dener Makina, Deratech, Durma, Edward Pearson, Ermaksan, Euromac, Femas, Feysama, Fratelli Farina, GADE, Gasparini, Gecko, Gelber Bieger, Gilardi, Gizelis, Guifil, HACO (Atlantic), Harsle, Hammerle, Hesse, Hezinger, Hilalsan, IMAL, Inanlar, Ironmac, ITEK, Jean Perrot, JFMI, JMT USA, Jordi, Jouanel, KAAST, Karmet, Kingsland, Knuth, Kruman, LoirSafe, Mebusa, Mecos, MVD INAN, Nargesa, OMAG, Peliant, Probend, Rico, RMT, Salvagnini, Schiavi, Schroder, SMD, STR, Tabama, Teda, TCI Cutting, UZMA, Vartek, Vicla, Vimercati, Warcom, Yangli, YSD usw. Abkantpressen mit anderen Werkzeugsystemen könnten mit Promecam-Matrizen arbeiten, wenn Werkzeuge mit flachem Boden und für Stempel unterstützt werden - durch Spannadapter.
Abkantpressen Trumpf aus wirtschaftlicher Serie oder nach Modernisierungen können auch mit Promecam-Werkzeugsystem ausgestattet werden.
Unterstützung von abgewinkelten (gekerbten) Zapfen Promecam für Amada original japanische und US-Klemmen (One Touch)

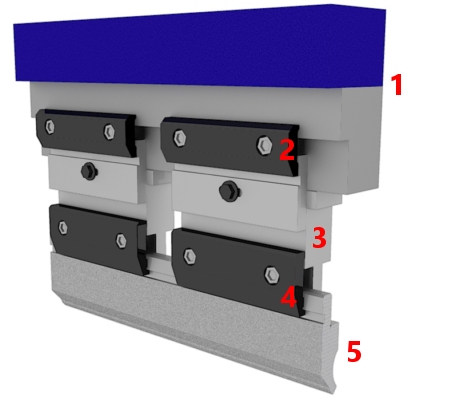

Konfiguration der Abkantwerkzeuge von Promecam

Hauptdetails:


list Hochwertige europäische Materialien C45 / C45 abgeschreckt / Cr42Mo4
list Arbeitsflächen zum Biegen mit 55-60 HRC / 52-58 HRC
list Professionelles Induktionshärten von Verschleißstellen und -bereichen
list Hochpräzises Schleifen
list Garantierter Ersatz für zuvor gelieferte Teile
list Parallelität der Oberflächen
list Kennzeichnung mit allen Angaben zum Werkzeug
list Durch die Verwendung von oberen und unteren Adaptern können andere Abkantpressensysteme verwendet werden


Promecam Abkantwerkzeuge Produktionsprogramm:


list 90° Stempel / Oberwerkzeuge (allgemeine, gerade und Schwanenhalstypen - gooseneck) – werden zum Pressen verwendet (auf Anfrage auch erhältlich)
list 88° Stempel / Oberwerkzeuge (allgemeine, gerade und Schwanenhalstypen - gooseneck einschließlich großer Höhe bis 200 mm)
list 85° Stempel / Oberwerkzeuge (allgemeine, gerade und Schwanenhalstypen - gooseneck)
list 60° Stempel / Oberwerkzeuge (allgemeine, gerade, geformte Radius- und Schwanenhalstypen, einschließlich großer Stempel mit Radius bis zu 200 mm)
list 45° Stempel / Oberwerkzeuge (allgemeine, gerade, geformter Radius)
list 35° Stempel / Oberwerkzeuge (gerade, acute-spitzer, geformter Radius)
list 30° Stempel / Oberwerkzeuge (gerade, acute-spitzer, geformter Radius)
list 26° Stempel / Oberwerkzeuge (gerade, acute-spitzer, geformter Radius)
list Halter mit Radiuseinsätzen bis R50
list 2V-Matrizen / Unterwerkzeuge (Amada-Stil) 90° / 88° / 60° / 30° einschließlich autozentrierter Matrizen
list 2V / 3U / 4V Matrizen / Unterwerkzeuge 85-88° / 85° / 60°
list Standard 1V Matrizen / Unterwerkzeuge 85° / 80° / 70° / 60° / 45° / 30° bis V220
list 1V-Matrizen / Unterwerkzeuge in T-Form (H=80 und H=120) V6-V25 90° / 88° / 85° / 60° / 45° / 30°
list Matrizen Einsätze / Unterwerkzeuge 1V V4-V25 88° / 85° / 60° / 30°
list Matrizenhalter mit Polyurethan-Einsätzen
list Zudrückmatrizen / Unterwerkzeuge V6-V12 35° / 30° / 26° einschließlich pneumatischer Typen
list Zudrückwerkzeuge 24° / 28°
list Halter mit Einsätzen für Z-Biegungen
list Stempelhalter
list Matrizenhalter und Verlängerungsadapter
list Adaptoren


Verfügbare Längen:


list 835 mm solide
list 415 mm solide
list 805 mm geschnitten / segmentierter Satz (für Stempel: 100 mm Horn links + 270 mm + 10 mm + 15 mm + 20 mm + 40 mm + 50 mm + 200 mm + 100 mm Horn rechts)
Promecam (Euro) geschnitten / segmentierter Stempelsatz
list 805 mm geschnitten / segmentierter Satz (für Matrizen: 200 mm + 10 mm + 15 mm + 20 mm + 40 mm + 50 mm + 370 mm + 100 mm)
Promecam (Euro) geschnitten / segmentierter Matrizensatz
list Sonderlängen nach Kundenwunsch kalkuliert: berechnet als solide Stückpreis + Zuschnittspreise.


Modifikation der Abkantwerkzeuge

Standard mögliche Modifikationen


Wir bieten auch Modifikationen von Standard-Abkantwerkzeugen an, um sie für Sonderlösungen und Biegungen zu verwenden, wenn die Standardgeometrie zu Kollisionen oder anderen Problemen mit dem Biegeprozess führt:
list Radiusmodifikation für Stempel und Matrizen
list Sonderlängen
list Winkeländerung
list Modifikation der Spannlasche
list Zusätzliches Fräsen und Materialabtrag zur Vermeidung von Sonderkollisionen
list Fräsen von Fenstern
list Hörner-Modifikationen
list Spezielle Beschichtungen
