Abkantwerkzeuge, Biegewerkzeuge Trumpf -WILA für Abkantpressen


Abkantwerkzeuge Trumpf-WILA
Katalog TW System Line DE herunterladen (4,5 Mb) ❯❯❯

Wir bieten eine große Auswahl an Standard-Abkantwerkzeugen für das Trumpf-WILA Style-System. Trumpf-WILA ist das Hauptwerkzeugsystem zur Verwendung mit Abkantpressen von Trumpf, Safan, modernen Prima Power usw. und wird auf vielen Abkantpressen als optionales Werkzeugsystem verwendet. Die Vorteile sind langlebige Werkzeuge mit hochfesten Materialien, große Höhen zur Vermeidung von Kollisionen und die Möglichkeit der Frontalbeladung. Ab den letzten Jahren konnten optional Abkantpressen für Amada (Typ AMTS) bestellt werden

Unterstützte Haupthersteller:


Abkantwerkzeuge für Maschinen und Abkantpressen: Amada (Typ AMTS), Bystronic-Hammerle, Durma, EHT, Finn-Power, Jordi, Gizelis, LVD, Trumpf, Prima Power, RICO PRCN, Safan-Darley, STR, Ursviken usw. Abkantpressen mit anderen Werkzeugsystemen könnten mit Trumpf-WILA Stempeln und Matrizen durch Spannadapter arbeiten.

Konfiguration der Abkantwerkzeuge von Trumpf-WILA


Abkantwerkzeuge Trumpf-WILA geschnitten / segmentierter Satz

Sicherheitsstifte und -knöpfe (oder Sicherheitsklicks):


Standardmäßig werden alle Stempel mit Sicherheitsstiften für seitliches Laden geliefert. Jeder Locher kann mit Knöpfen bestellt werden, die für die Frontbeladung verwendet werden können, wenn das Gewicht weniger als 13,5 kg beträgt (normalerweise alle kurzen Locher und große Höhe mit 200-300 mm Stücken). Anzahl der Knöpfe - 1 für Stempel bis 100 mm; 2 für Stempel mit einer Länge von mehr als 100 mm. Zum Anbringen der Knöpfe wird zusätzlich ein Stempel gefräst. Knöpfe sind abnehmbare Elemente und können vom Bediener bei Problemen oder Federverschleiß leicht ausgetauscht werden. Die Länge des Knopfes gemäß der Geometrie des Stempels kann nicht durch einen Stempel mit anderer Geometrie und Breite ersetzt werden.

Austauschbarkeit:


Alle Hauptstempel und -matrizen der Linie "Professional Standard" entsprechen zu 100% der Hauptgeometrie des Systems und können sogar zusammen mit den Stempeln oder Matrizen anderer Hersteller verwendet werden. Matrizen austauschbar mit Beyeler-Bystronic-System und 100 % identisch mit der Beyeler-Bystronic-Angelkonfiguration. Einige Stempel und Matrizen entsprechen originalen Produktionsprogrammen mit vollständiger Übereinstimmung.
Promecam-Standardmatrizen können mit dem speziellen Adapter verwendet werden.

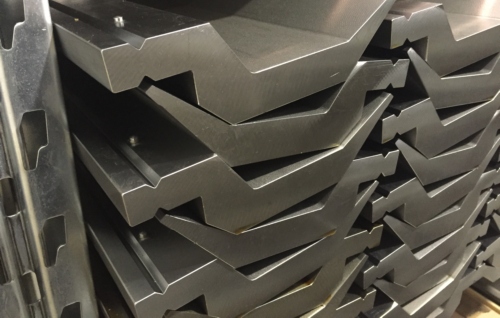

Stempel für Abkantpresse Trumpf-WILA

Stempel mit reduziertem Gewicht:


Bei Stempeln vom Typ Trumpf / Wila / LVD mit Verwendung von Knöpfen ist das Gewicht wichtig, da Knöpfe nur für Teile mit einem Gewicht von weniger als 13,5 kg installiert werden können. Wenn der Kunde größere Abschnitte oder große Stempel mit Knöpfen wünscht und nur mit dünnem Material arbeitet, kann das zusätzliche Fräsen / Bohren durchgeführt werden, um das Material zu entfernen und das Gesamtgewicht des Stempels leichter als Standard zu machen.
Dies könnte auch für den Bediener sehr hilfreich sein, wenn er große und schwere Abschnitte von Stempeln als tägliches Arbeitsverfahren neu installieren muss, da es für den physischen Umgang mit schweren Werkzeugen ziemlich schwierig ist. Es könnte auch die Lösung für Produktionsbetriebe sein, die aufgrund des Gewichts nach automatischen oder halbautomatischen Lösungen für den Werkzeugwechsel suchen. Da ein zusätzlicher Materialabtrag die ursprüngliche Geometrie beeinflusst, ist auch der Durchstanzwiderstand niedriger als der Nennwert, daher die Empfehlung, dies nur bei der Bearbeitung dünner Materialien durch Luftbiegen anzufordern.
Im Vergleich zu Standardwerkzeugen verlängern gewichtsreduzierte Stempel auch die Nutzungsdauer der gesamten Abkantpressenkonstruktion einschließlich des oberen Halters dank der Reduzierung aller Hauptkräfte.
Auf Kundenwunsch können auch Matrizen mit reduziertem Gewicht hergestellt werden, um dem Bediener die Handhabung schwerer Gewichte während der täglichen Produktion zu erleichtern.


Hauptdetails:


list Hochwertige europäische Materialien C45 / C45 abgeschreckt / Cr42Mo4
list Arbeitsflächen zum Biegen mit 55-60 HRC / 52-58 HRC
list Professionelles Induktionshärten von Verschleißstellen und -bereichen
list Hochpräzises Schleifen
list Garantierter Ersatz für zuvor gelieferte Teile
list Parallelität der Oberflächen
list Kennzeichnung mit allen Angaben zum Werkzeug
list Durch die Verwendung von oberen und unteren Adaptern können andere Abkantpressensysteme verwendet werden


Trumpf-WILA Abkantwerkzeuge Produktionsprogramm:


list 86° Stempel / Oberwerkzeuge (allgemeine und Schwanenhalstypen - gooseneck)
list 80° Schwanenhalsstempel - gooseneck / Oberwerkzeuge
list 60° Stempel / Oberwerkzeuge (allgemeine, gerade und Schwanenhalstypen - gooseneck)
list 28° Stempel / Oberwerkzeuge (gerade und acute-spitze Typen)
list 26° Stempel / Oberwerkzeuge (gerade und acute-spitze Typen)
list Halter mit Radiuseinsätzen bis R50
list Standard 1V Matrizen / Unterwerkzeuge H=100 86° / 80° / 30° bis V100 (Economy standard)
list Standard 1V Matrizen / Unterwerkzeuge H=100 86° / 84° / 80° / 60° / 30° bis V120 (Professioneller Standard)
list Spezial 1V H=100 Matrizen / Unterwerkzeuge 86° mit R3 (Professioneller Standard)
list Standard 1V Matrizen / Unterwerkzeuge H=150 86° / 30° (Economy standard)
list Zudrückwerkzeuge 24° / 28°
list Halter mit Einsätzen für Z-Biegungen
list Adaptoren


Verfügbare Längen:


list 500 mm solide
list 300 mm solide
list 200 mm solide
list 100 mm solide inklusive Hörner
list Kleine Stücke 50 mm / 45 mm / 40 mm / 35 mm / 30 mm / 25 mm
list 550 mm geschnitten / segmentierter Satz (für Stempel: 100 mm Horn links + 25 mm + 25 mm + 30 mm + 35 mm + 40 mm + 45 mm + 50 mm + 100 mm + 100 mm Horn rechts)
Trumpf-Wila geschnitten / segmentierter Stempelsatz
list 550 mm geschnitten / segmentierter Satz (für Matrizen: 25 mm + 25 mm + 30 mm + 35 mm + 40 mm + 45 mm + 50 mm + 100 mm + 200 mm)
Trumpf-Wila geschnitten / segmentierter Matrizensatz
list Sonderlängen nach Kundenwunsch kalkuliert: berechnet als solide Stückpreis + Zuschnittspreise.


Modifikation der Abkantwerkzeuge

Standard mögliche Modifikationen


Wir bieten auch Modifikationen von Standard-Abkantwerkzeugen an, um sie für Sonderlösungen und Biegungen zu verwenden, wenn die Standardgeometrie zu Kollisionen oder anderen Problemen mit dem Biegeprozess führt:
list Radiusmodifikation für Stempel und Matrizen
list Sonderlängen
list Winkeländerung
list Modifikation der Spannlasche
list Zusätzliches Fräsen und Materialabtrag zur Vermeidung von Sonderkollisionen
list Fräsen von Fenstern
list Hörner-Modifikationen
list Spezielle Beschichtungen
